Измерение в процессе бурения (MWD)

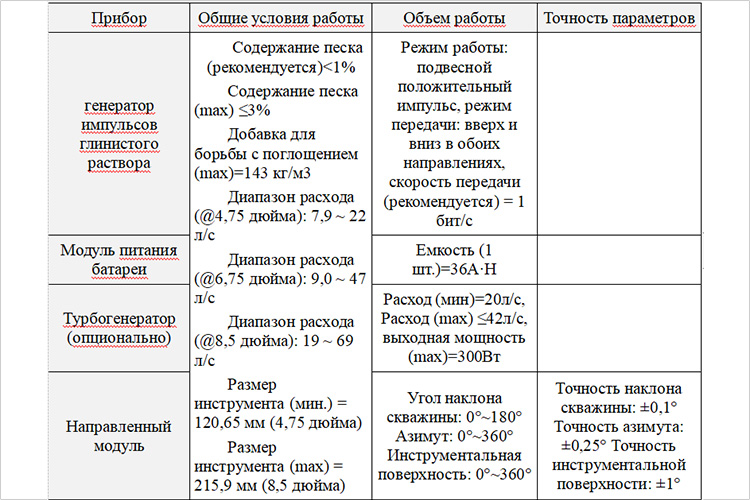

Система измерения MWD имеет вспомогательные функции для измерения инженерных параметров, таких как наклон скважины, азимут, поверхность инструмента, измерение скорости вращения, управление электропитанием и т.д.. Функция Downlink в скважине может регулировать ширину пульса сигнала давления бурового раствора в режиме реального времени в соответствии с фактическим состоянием, что повышает способность распознавания сигналов. Производительность прибора MWD по температуре и давлению составляет 170 градусов Цельсия/140 МПа, а стойкость к вибрации-от 0 до 50 г (вибрация) и 500 гмс (удар) соответственно. Погрешность измерения наклона скважины ±0,1°, погрешность измерения азимута ±0,25°, погрешность измерения инструментальной поверхности ±1°.

Каротаж в процессе бурения (LWD)

2.1 Прибор электромагнитного каротажа сопротивления во время бурения

Прибор может измерять УЭС пласта на разных глубинах зондирования, отражать изменение пласта в процессе бурения в скважинах с большим наклоном и горизонтальных скважинах, осуществлять геологическую ориентацию и оценку пласта, может определять нефтяной/газовой/водный пласт, эффективно определять анизотропность пласта, отражать радиальную интрузивную характеристику проницаемого слоя, получать истинное УЭС пласта.

Прибор может предоставить 8 кривых УЭС на разных глубинах обнаружения, 4 кривых разницы фаз, 4 кривых амплитудных отношения, подробно описать пласт. Вертикальное разрешение 20 см, сильная способность обнаруживать слои; можно применять в растворах с низкой минерализацией и на основе дизелина, подходит для пластов со средним и низким УЭС.

2.2 Прибор гамма-каротажа в процессе бурения

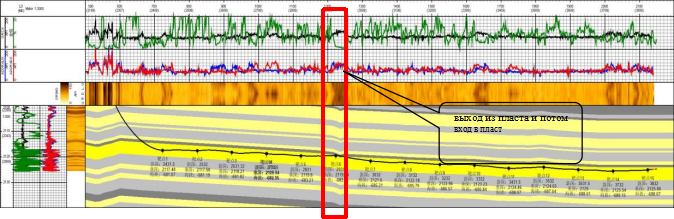

Применяется несколько гамма-детекторов для измерения естественной гаммы в разных направлениях вокруг скважины, с помощью данных в реальном времени можно своевременно и эффективно обнаружить литологические изменения пласта и вмещающие породы в верхней и нижней частях пласта, контролировать прохождение буровых инструментов в оптимальном месте пласта, что подходит для геологической ориентации горизонтальной скважины и оценки пласта, можно рассчитать угол наклона пласта, повысить вероятность вскрытия пласта, значительно повысить точность входа в залежь и проходку в коллекторе.

Прибор может одновременно измерить гамму выше, ниже, налево и направо пласта, осуществить изображение вокруг скважины в разных режимах скольжения и комбинированного бурения, определить контакт между приборами и границей пласта, максимальное рабочее время составляет 1174 часа. Прибор может точно отразить характеристики траектории среза пласта, рассчитать угол наклона пласта, достичь высокой вероятности вскрытия коллектора.

2.3 Прибор для бокового сканирования азимутального распределения УЭС в процессе бурения

На основе принципа бокового каротажа с фокусировкой тока, измерение УЭС для коллектора со средним и высоким УЭС лучше. Используя асимметричную структуру передающей антенны, можно реализовать измерение УЭС в трех различных азимутах глубокого зондирования и фокусировки. Сканирование УЭС стенки скважины по диагональной двойной пуговице приемного электрода для оценки коллектора. Есть два вида приборов с наружным диаметром 6,75 и 4,75 дюйма, которые применяются для разных стволов.

Измерение УЭС методом многозондового бокового каротажа в разных азимутах подходит для измерения УЭС коллектора с высоким, средним и низким УЭС. Измерение УЭС в трех различных глубинах зондирования, анализ интрузивных характеристик, измерение информации об УЭС коллектора в четырехквадрантном азимуте, геологическая ориентация в реальном времени, разрешение измерения УЭС до 0,2 м. Изображение УЭС двойной пуговицы с диагональным пересечением, разрешение электрода 10мм с максимальным 128 секторами, изображение периметра скважины с пятью разными разрешением.

2.4 Прибор для измерения параметров в процессе бурения

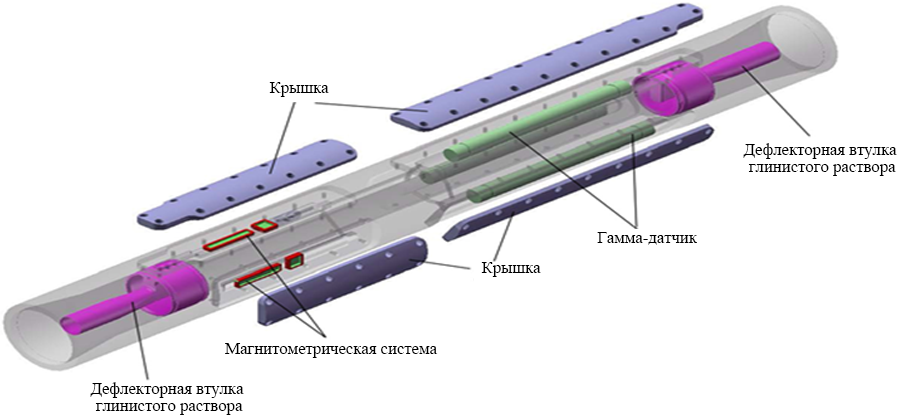

Прибор может измерять давление бурового раствора в кольцевом пространстве/скважине, температуре скважины, крутящий момент бурильной трубы, вибрацию бурильной трубы, УЭС бурового раствора и другие параметры. Прибор состоит из основного корпуса УБТ, узла электронной линии, системы датчиков, дефлекторной втулки бурового раствора и уплотнительной крышки. Он может своевременно обнаружить аномальный крутящий момент буровой колонны и давление бурения, аномальное давление бурового раствора и аномальное УЭС бурового раствора, может быть использован для предупреждения о прихвате, поглощении, переливе/риске выброса, оптимизации параметров бурения.

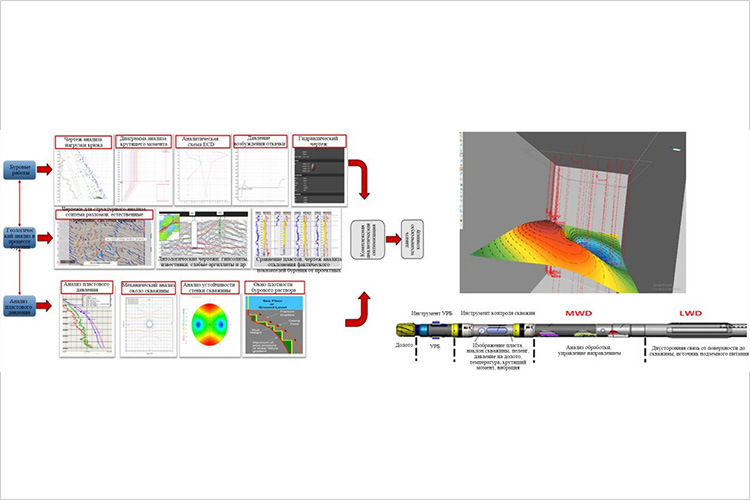

Роторно-управляемая система

Система удовлетворяет геологическую ориентацию горизонтальной скважины, оценку пласта и высокоэффективное и безопасное бурение скважин.

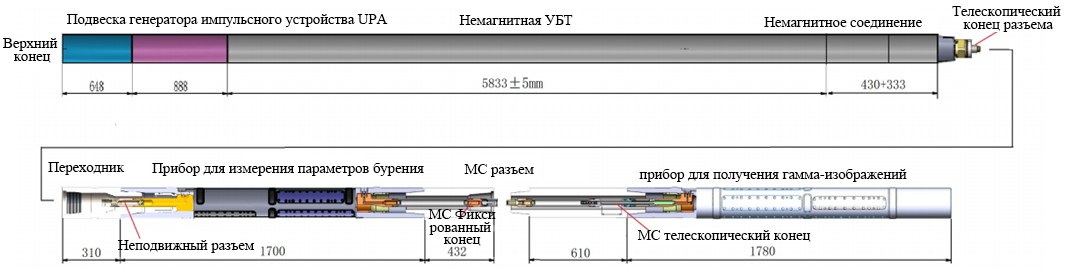

Декодирование команд и загрузка данных, осуществление ориентации, измерения температуры и вибрации, естественное гамма-измерение, осуществление ориентации на бурение скважин. Общая длина прибора составляет 11,23м, точка наддолотного измерения наклона скважины– 1,8м, точка направленного измерения– 5,8м, точка измерения естественной гаммы и давления в кольцевом пространстве – 3,73м.

Прибор имеет масштабируемость, отвечает требованиям к оценке пласта, платформе автономной высокотемпературной системы, гамма-визуализации высокого разрешения, само реализует безопасный подземный мониторинг в реальном времени, автономную передачу данных и технологию декодирования.

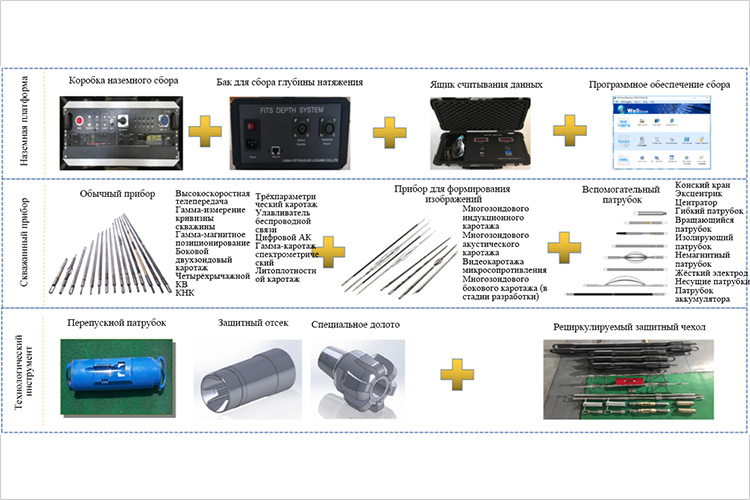

Система каротажа через буровой инструмент

Приборы каротажа в ходе заканчивания скважины малого диаметра, поступает на забой скважины непосредственно через буровые инструменты (бурильные трубы, защитные кожухи, долота и т.д.). При однократном спуске в скважину можно получить данные как традиционного каротажа, так и многозондового акустического каротажа.

Предметы каротажа включают гамма-каротаж спектрометрический, инклинометрию, трёхпараметрический каротаж, цифровой акустический каротаж, компенсированный нейтронный каротаж, литоплотностной каротаж, многозондовый индукционный каротаж, боковой двухзондовый каротаж и т.д. Существует 3 строительных процесса, ввод кабеля, перекачка кабеля и гидравлическая перекачка для удовлетворения строительных потребностей бурильных труб 4 дюйма и выше. Способность к строительству в сложных скважинах обеспечивается оборудованием скважин.
