Прибор многозондового индукционного каротажа

Может использоваться для измерения УЭС скважин на основе воды и на основе дизелина, а также воздушных скважин. Приборы двухмерного многозондового индукционного каротажа и приборы трехмерного многозондового индукционного каротажа обеспечивают нормальную работу в условиях 175℃/140МПа. Обеспечивает 6 глубины зондирования и 3 разрешения по вертикали. Максимальная глубина зондирования по горизонтали 3,05 м, максимальное разрешение по вертикали 0,3 м.

Прибор трехмерного многозондового индукционного каротажа также позволяет получать информацию об УЭС по горизонтали и вертикали, анизотропности пласта, а также об угле наклона и азимуте пласта. Диапазон измерения УЭС по вертикали 0,2-1000 Ω·m, по горизонтали 0,2-200 Ω·m.

Прибор многозондового бокового каротажа

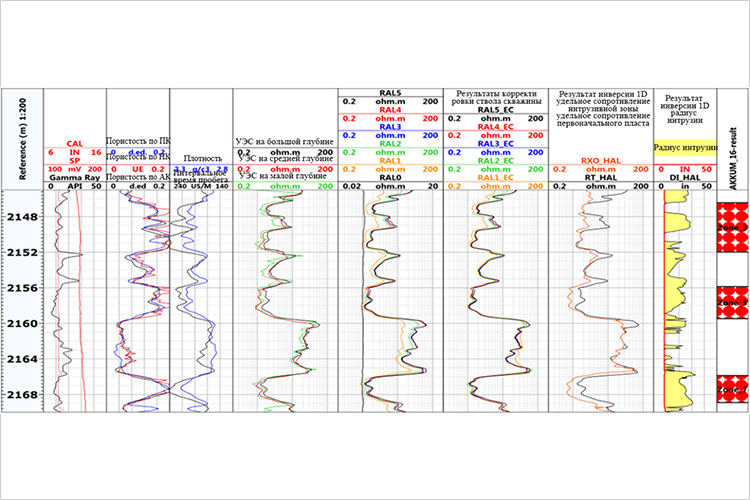

В основном используется для измерения пластов с высоким УЭС в скважинах с токопроводящим глинистым раствором. Удовлетворяет работу в условиях 175℃/140 МПа, одновременно измерить кажущееся УЭС шести различных радиальных глубин зондирования на одной глубине, может четко описать профиль интрузии, разрешение по вертикали 0,3м благоприятно для оценки тонкого слоя. Максимальная радиальная глубина зондирования 1,2 м, максимальное разрешение по вертикали 0,3 м.

Прибор многозондового акустического каротажа

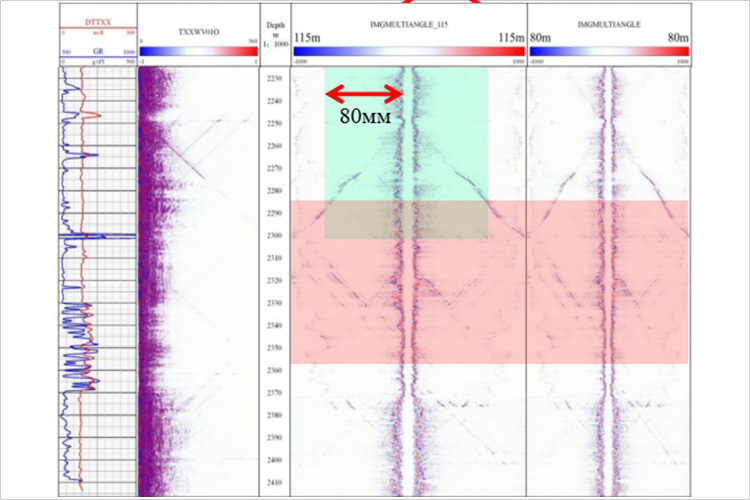

От среднего измерения до азимутального дистанционного зондирования получаются продольные и поперечные звуковые скорости, проницаемость и другие параметры. Может идентифицировать литологические и газоносные пласты, анализировать анизотропность пластов, идентифицировать трещины и каверны, разломы и другие геологические формации. Диапазон измерения: Продольная волна 40 до 300 мкс/фут ± 3%; Поперечная волна: 80 до 1000 мкс/фут ± 5%. Разрешение по вертикали достигает 0,15 метра. Три режима измерения, традиционный, дистанционные на 30 м и 80 м, в режиме дистанционного зондирования можно определить наличие зоны развития трещин в дальноскважинном пласте.

Микроимиджер проводимости

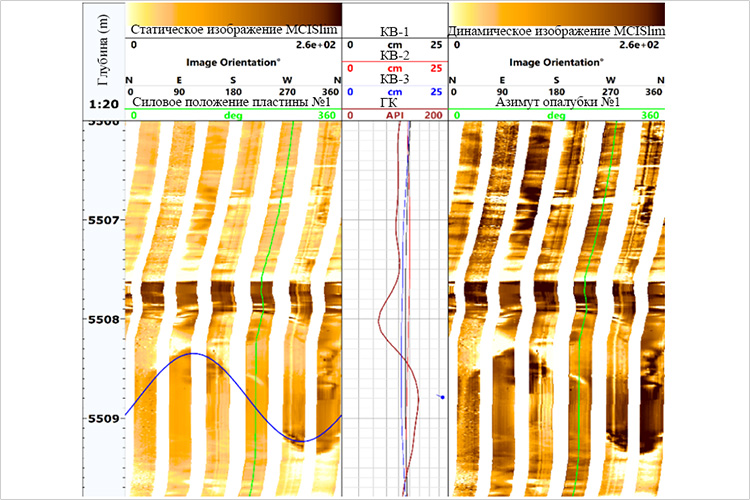

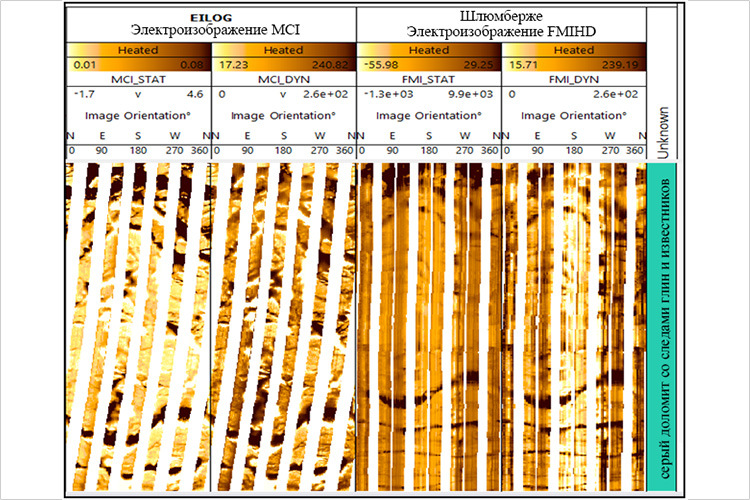

На основе принципа электрометрии детальные характеристики пластов на стенках скважины визуально и четко видны с помощью многозондового сканирования с высоким разрешением и отображения по цветовой шкале. В 8-дюймовом стволе 144 пуговичных электрода прибора покрывают 60% изображений, а в 6-дюймовом стволе 120 пуговичных электродов прибора малого ствола покрывают 66% изображений 6-дюймового ствола. Максимальная устойчивость к температуре прибора 175℃, давление 140МПа. Динамический диапазон УЭС 0.2-20000 Ω·m. Изображатель микроэлектрического сопротивления бурового раствора на основе дизелина может работать в буровом растворе на основе дизелина с УЭС менее 50 Ω·m.

Прибор ядерно-магнитного каротажа (ЯМК)

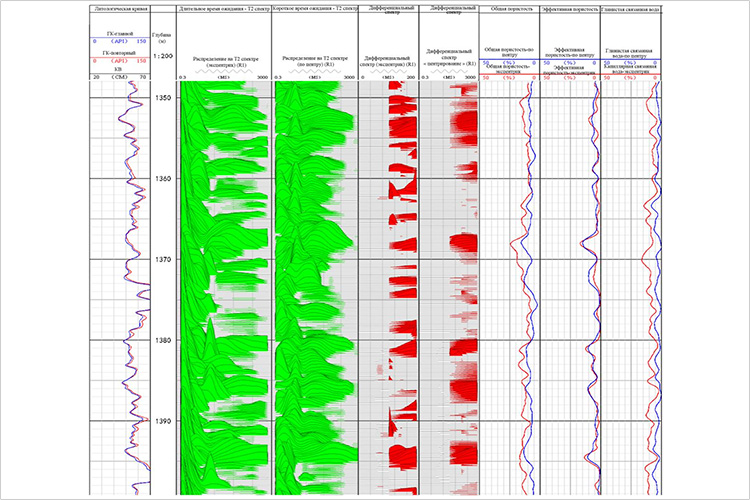

Благодаря инверсии данных были получены такие параметры, как эффективная пористость пласта, занятая связанной водой пористость, распределение размеров поры, проницаемость, насыщенность и другие параметры для анализа порового пространства пласта, деление эффективности коллектора и идентификация флюидов. Существуют два вида приборов для центрального и внецентрального измерения.

При традиционном измерении пласта отношение сигнал/помеха в приборе центрального ЯМК высоко, применяется интервал эха 0,6мс, подходит для скважины от 6 до 12 дюймов, УЭС бурового раствора не менее 0,02 Ом м.

Прибор для внецентрального ЯМК может быть использован в нетрадиционных коллекторах с интервалом эха 0,3 мс, в стволе скважины более 6 дюймов, УЭС бурового раствора не ограничено.

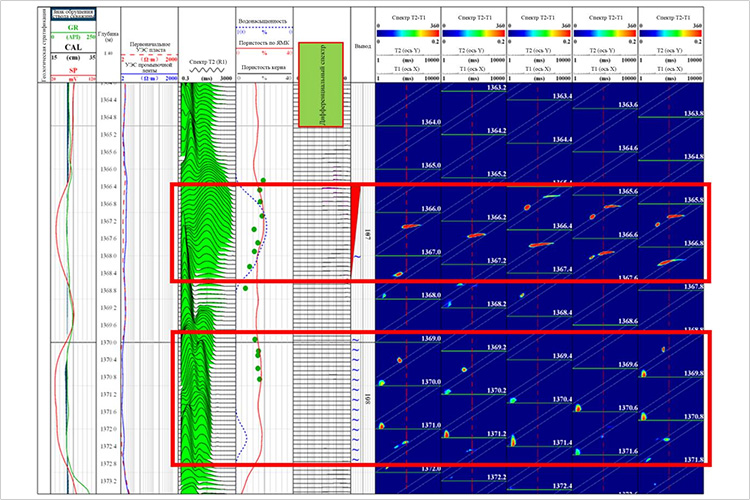

Двухмерный магнитно-резонансный каротаж позволяет лучше идентифицировать связанную воду, природный газ, тяжелую нефть в сложных коллекторах с помощью спектров T2D и T1T2. Кроме информации о коллекторах, полученной одномерным магнитно-резонансным прибором, можно получить информацию об объёмной пористости, насыщенности флюидов разных фаз пласта и вязкости нефти.

Прибор для каротажа  элементов пласта

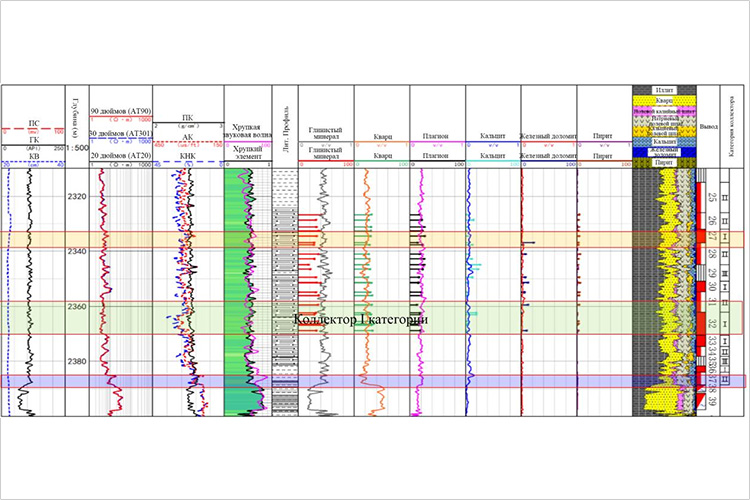

Измерение содержания элементов в пласте предназначено для тонкой оценки сложных литологических коллекторов и нетрадиционных коллекторов, таких как плотный газ и сланцевый газ.

В приборе используется источник Am-Be, максимальная устойчивость к температуре 170 градусов Цельсия, к давлению 140 МПа, глубина зондирования 0,4 метра, разрешение по вертикали 0,6 метра. Измерение эксцентричным способом, он может выводить десять минеральных содержаний, таких как Si, Ca, Fe, S, Ti, Gd, K, Mg, Al, Mn.
